Proje ve Tasarım
Derinlemesine bilgi birikimimiz ve yüksek basınçlı döküm alanındaki geniş tecrübemiz sayesinde kalıp üretiminden önce parça tasarımında da müşterilerimize tasarım desteği sağlayabiliyoruz. Hızlı prototipleme ile müşterilerin tasarım sürecini hızlandırıyoruz. Uzman tasarım ekibimiz otomotiv endüstrisinde en çok tercih edilen tasarım ve simülasyon programlarını kullanarak teknoloji odaklı mühendislik hizmeti sunmaktadır.
Proje Yönetim Süreci
Döküm Tasarım ve Simülasyon Programları
Eşzamanlı Mühendislik Çalışmaları
GeoDesigner ve Magmasoft parça tasarımı sebebiyle oluşabilecek potansiyel döküm hatalarını görmemizi sağlayarak dökülebilirlik açısından müşterimize parça tasarımını geliştirmesine destek oluyoruz.
Simulasyonla Parça Geliştirme
Döküm Proses Analizi
Döküm Proses Analizi

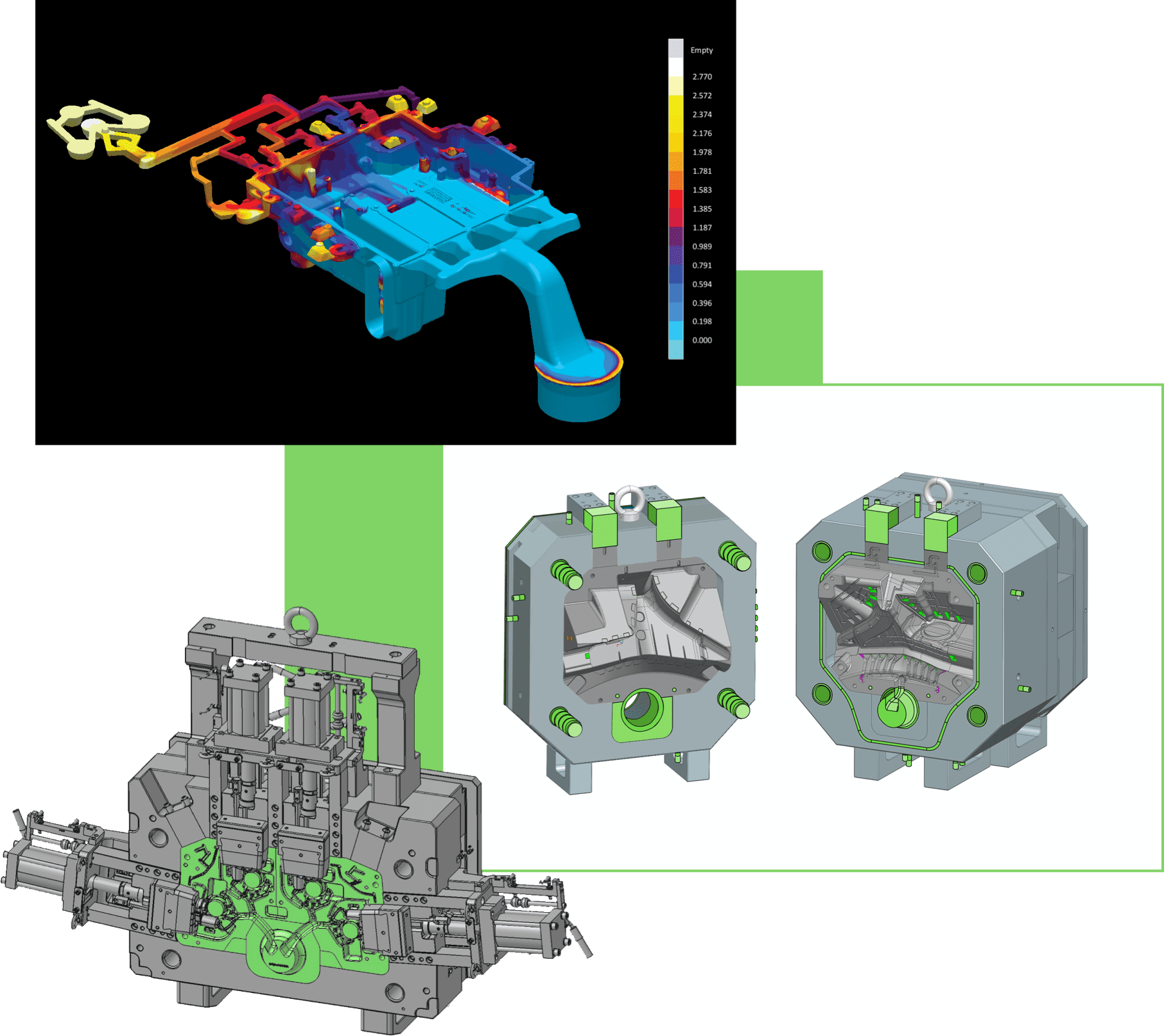

Magmasoft ile,
İzleyiciler yardımıyla kalıbın dolumu esnasındaki akıştaki türbülans durumu,
Porosity ile döküm içindeki potansiyel döküm boşlukları,
Hız ve sıcaklık dağılımına göre kalıbın termal optimizasyonu sağlanır,
Kalıptaki sıcak bölgelerle katılaşma davranışı incelenir.
Air Pressure
Velocity
Flow Tracer
Hot Spot
Porosity
Temperature
Döküm Proses İyileştirme
Tespit edilen potansiyel döküm hatalarını gidermek için çeşitli proses geliştirme uygulamaları (squeeze pin, jet cooling vb) kalıplara uygulanır.
Parça üzerinde RFQ aşamasında Geo Designer yardımıyla çekinti tespit edildi.
İlk 3D kalıp tasarımı sonrasında, tasarım Magmasoft ile kontrol edildi ve aynı problem aynı bölgede tespit edildi.
Buna göre, kalıp üzerinde squeeze pin kullanılmaya karar verildi.
Önerilerin kabulünden sonra kalıp üzerinde modifikasyonlar uygulandı ve sonuçlar tatmin edici oldu.
Squeeze pin çalıştırıldığı zaman söz konusu bölgede çekinti tespit edilmedi
Squeeze pin çalıştırılmadığı zaman söz konusu bölgede çekinti tespit edildi.
